INA LFS52-OV-150/180-VBS 导轨详细参数

INA?导轨 LFS52-OV-150/180-VBS, 实心曲导轨；可提供耐腐蚀设计

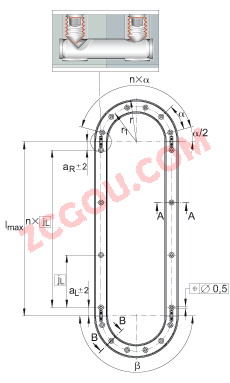

LFS (截面 A-A )

LFSR (截面 B-B )

h	34 mm
b	52 mm
R	150 mm

a₂	42 mm
a_{L max}	235 mm
a_{L min}	49 mm
a_{R max}	235 mm
a_{R min}	49 mm
b₁	40 mm
d_LW	10 mm
h₁	21 mm
h₄	25 mm
j_L	250 mm
l_max	8000 mm	单根导轨的最大长度。
N₁	11 mm	根据 DIN ISO 4762-8.8的固定螺栓。
N₃	19 mm
r₁	124 mm
x	6	节圆为 r1 的孔的数量
α	30 °
β	180 °

		注意：如果曲导轨要和直导轨结合使用，则必须作为单元一起订货。
		封闭的椭圆轨道只可作为一个单元订货。一个单元包含两根180度弧度的曲导轨 LFSR，两根直导轨 LFS；或者一个单元包括四根90度弧度的曲导轨 LFSR 和四根直导轨 LFS。

LFS52-OV-150/180-VBS近似型号

今日推荐型号

以上资料由天津金百联轴承公司提供，本公司专业销售德国 INA LFS52 导轨 ,本公司所销售的直线导引系统的型号是： LFS52 ，它属于 LFS..-OV..-VBS 系列。 LFS52 导轨的详细参数是： 34 mm X 52 mm X 150 mm，如需了解 LFS52 导轨轴承价格，请致电15922073721
