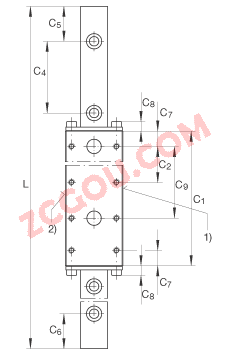

INA RMWE15-RB/159x../62 微型保持架引导系统 详细参数
| C1 | 159 mm | |
|---|

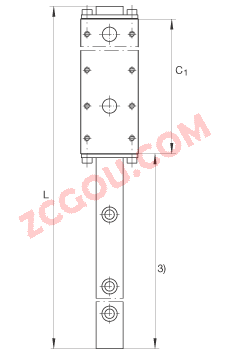

| hx | 62 mm | 行程 |
|---|
| H | 16 mm | |
|---|
|
| |
| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| 3) | | 行程 |
|---|
| A | 32 mm | |
|---|
| A1 | 8,5 mm | |
|---|
| A2 | 25 mm | |
|---|
| a | 15 mm | 公差: -0,005 / -0,05 |
|---|
| a3 | 3,5 mm | |
|---|
| C1 max | 300 mm | 滑块的最大生产长度 |
|---|
| C2 | 20 mm | |
|---|
| C4 | 40 mm | |
|---|
| C5 | 19,5 mm | |
|---|
| C6 | 19,5 mm | |
|---|
| C7 | 9,5 mm | |
|---|
| C8 | 5 mm | |
|---|
| C9 | 40 mm | |
|---|
| H1 | 3,75 mm | |
|---|
| H5 | 4 mm | |
|---|
| h | 11,7 mm | |
|---|
| h1 | 4,7 mm | |
|---|
| K1 | M4 mm | 根据 DIN 912-12.9的螺钉：
最大锁紧力矩：5 Nm
根据 DIN 912-12.9的螺钉，耐腐蚀设计；
最大锁紧力矩：1.7 Nm
注意:不锈钢仍可进行表面防腐处理，以及不同形式的局部处理。如果耐腐蚀程度要求较高，则必须提供针对特殊应用的合适单元。
为与标准单元互换，应使用支撑垫圈和相对较小的螺钉 |
|---|
| K2 | M3 mm | 根据 DIN 912-12.9 的螺钉；
最大锁紧力矩：2.2 Nm
根据 DIN 912-12.9 的螺钉，耐腐蚀设计；
最大锁紧力矩：1 Nm
注意:不锈钢仍可进行表面防腐处理，以及不同形式的局部处理。如果耐腐蚀程度要求较高，则必须提供针对特殊应用的合适单元。 |
|---|
| L | | 标准导轨长度：
L = 79 mm,m S = 92 g
L = 119 mm,m S = 138 g
L = 159 mm,m S = 185 g
L = 199 mm,m S = 234 g
L = 239 mm,m S = 280 g
L = 359 mm,m S = 422 g
通过协商，也提供特殊长度。 |
|---|
| Lk | 126,9 mm | 保持架的长度。
通过协商，也提供特殊长度。 |
|---|
| Lmax | 360 mm | 导轨的最大生产长度。
通过协商，也提供特殊长度。 |
|---|
|
| |
| mW | 83 g | 滑块的质量 |
|---|
| mS | | 导轨的质量：
L = 79 mm,m S = 92 g
L = 119 mm,m S = 138 g
L = 159 mm,m S = 185 g
L = 199 mm,m S = 234 g
L = 239 mm,m S = 280 g
L = 359 mm,m S = 422 g
通过协商，也提供特殊长度。 |
|---|
| C | 16500 N | 基本额定载荷 |
|---|
| C0 | 42000 N | 基本额定载荷 |
|---|
| M0x | 357 Nm | 额定扭矩 |
|---|
| M0y | 882 Nm | 额定扭矩 |
|---|
| M0z | 882 Nm | 额定扭矩 |
|---|
| | | 注意:不锈钢仍可进行表面防腐处理，以及不同形式的局部处理。
如果耐腐蚀程度较高，必须提供针对特殊应用的合适单元。 | | | | 圆柱滚子 O 型布置为标准
通过协商，X 型布置是可用的 |
|
