INA RWS1808-250/x250/x174 平板保持架 详细参数

INA?平板保持架 RWS1808-250/x250/x174, 带圆柱滚子平板保持架的微型直线导向装置
压缩载荷拉伸载荷对所有轴的力矩脂润滑油润滑
INA?平板保持架 RWS1808-250/x250/x174, 带圆柱滚子平板保持架的微型直线导向装置
INA?平板保持架 RWS1808-250/x250/x174, 带圆柱滚子平板保持架的微型直线导向装置
INA?平板保持架 RWS1808-250/x250/x174, 带圆柱滚子平板保持架的微型直线导向装置
INA?平板保持架 RWS1808-250/x250/x174, 带圆柱滚子平板保持架的微型直线导向装置
INA?平板保持架 RWS1808-250/x250/x174, 带圆柱滚子平板保持架的微型直线导向装置

C1250 mm
L250 mm 举例:
内导轨对的长度 C1 = 125 mm
要求行程为 20mm
h 是行程=下一个行程距工作台 22mm
z 是安全余量 = 10mm
L 是外导轨对的长度
L = C 1 + h + z
L = 125 mm + 22 mm + 10 mm = 157 mm
(下一个标准长度L = 175 mm)
用于同样长度导轨的订货数据 (C1 = L) = RWS1808-125/125x22
用于不同长度导轨的订货数据 (C1 = L) = RWS1808-125/175x22
hx174 mm 行程

1) 保持架间隔 ak
取决于周边结构
2) 相同长度的导轨对 1 和 2 (微型直线导向)
3) 不同长度的导轨对 1 和 2 (微型直线导向)

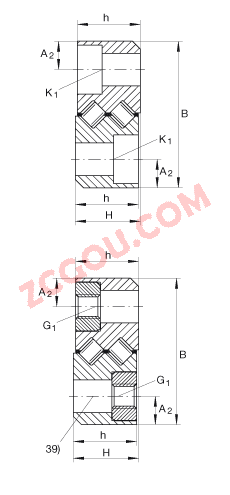

38) 标准安装孔
39) 带 ESM
A23,5 mm
aL12,5 mm
aR12,5 mm
B18 mm
C83 mm
FP 1 导轨对 1
FP 2 导轨对 2
G1M3 mm 根据 DIN 912-12.9 的螺钉;
最大锁紧力矩:2.2 Nm
H8 mm
h7,9 mm
jL25 mm
K1M3 mm 根据 DIN 912-12.9 的螺钉;
最大锁紧力矩:2.2 Nm
Lmax350 mm 导轨的最大工作长度。
如有需求,也提供特殊设计。

mRWT228 g 导轨 RWT 的质量
C19900 N 基本额定载荷
C054000 N 基本额定载荷
M0x40 + ak x 26,5 Nm 额定扭矩

Mox = kM + ai xW Mox

ai[mm]:最小内部宽度
kM:扭矩常量
W Mox[Nm]:绕 X 轴的静力矩系数
M0y1430 Nm 额定扭矩
M0z1430 Nm 额定扭矩

RWS1808-250/x250/x174近似型号

今日推荐型号

以上资料由天津金百联轴承公司提供,本公司专业销售德国 INA RWS18 平板保持架 ,本公司所销售的 直线导引系统 的型号是: RWS18 ,它属于 RWS 系列。 RWS18 平板保持架 的详细参数是: 250 mm X 250 mm X 174 mm,如需了解 RWS18 平板保持架 轴承价格,请致电15922073721
