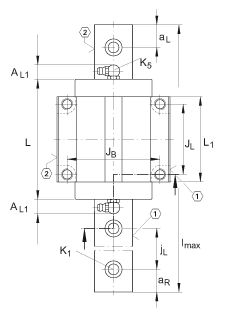

INA KWE15 滑块 详细参数
|
| |
| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| A1 | 16 mm | |
|---|
| A2 | 4,5 mm | |
|---|
| A3 | 4 mm | |
|---|
| AL1 | 1,5 mm | |
|---|
| aL max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 15 mm | 公差: -0,004 / -0,05 |
|---|
| G2 | M5 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M5 = 5.8
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
如有可能，应有螺钉防松措施。 |
|---|
| H1 | 4,8 mm | |
|---|
| H4 | 7,5 mm | |
|---|
| H5 | 4,5 mm | |
|---|
| h | 15 mm | |
|---|
| h1 | 8,2 mm | |
|---|
| JB | 38 mm | |
|---|
| JL | 30 mm | |
|---|
| jL | 60 mm | |
|---|
| K1 | M4 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| K3 | M4 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| K5 | NIP-A1 | 润滑接头 |
|---|
| L1 | 38,7 mm | |
|---|
| lmax | 1200 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| T5 | 7 mm | |
|---|
|
| |
| mW | 0,17 kg | 滑块的质量 |
|---|
| mS | 1,5 kg/m | 导轨的质量 |
|---|
| C | 6500 N | 基本额定动载荷 |
|---|
| C0 | 9200 N | 基本额定静载荷 |
|---|
| M0x | 73 Nm | 绕 X 轴的额定静扭矩 |
|---|
| M0y | 56 Nm | 绕 Y 轴的额定静扭矩 |
|---|
| M0z | 56 Nm | 绕 Z 轴的额定静扭矩 |
|---|
|
