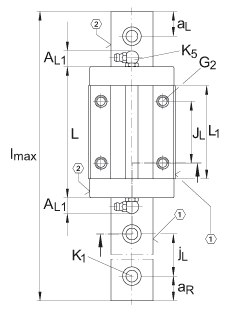

INA KWE25-H 滑块 详细参数
|
|
1) | | 定位面 |
---|
2) | | 标记 |
---|
A1 | 12,5 mm | |
---|
A2 | 6,5 mm | |
---|
A3 | 14 mm | |
---|
AL1 | 14 mm | |
---|
aL max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aR max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
---|
b | 23 mm | 公差: -0,004 / -0,05 |
---|
G2 | M6 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M4 = 5 M5 = 10 M6 = 17 M8 = 41
如果有调节螺钉,应有螺钉防松措施。 |
---|
H1 | 6,5 mm | |
---|
H5 | 5 mm | |
---|
h | 18 mm | |
---|
h1 | 9,2 mm | |
---|
JB | 35 mm | |
---|
JL | 35 mm | |
---|
jL | 60 mm | |
---|
K1 | M6 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
如有可能,应有螺钉防松措施。 |
---|
K5 | NIP-KE-M6 | 润滑接头 |
---|
L1 | 56,5 mm | |
---|
lmax | 1980 mm | 单根导轨的最大长度;更长的导轨可以分成几段供货,并且相应地标注。 根据合同约定,单根导轨最大长度可达到6米。 |
---|
T5 | 8 mm | 最大螺丝深度 |
---|
|
|
mW | 0,55 kg | 滑块的质量 |
---|
mS | 2,8 kg/m | 导轨的质量 |
---|
C | 16200 N | 基本额定动载荷 |
---|
C0 | 20900 N | 基本额定静载荷 |
---|
M0x | 253 Nm | 绕 X 轴的额定静扭矩 |
---|
M0y | 185 Nm | 绕 Y 轴的额定静扭矩 |
---|
M0z | 185 Nm | 绕 Z 轴的额定静扭矩 |
---|
|
KWE25-H近似型号
今日推荐型号
以上资料由天津金百联轴承公司提供,本公司专业销售德国
INA
KWE25-H
滑块
,本公司所销售的
直线导引系统 的型号是:
KWE25-H ,它属于
KWE..-H 系列。
KWE25-H 滑块 的详细参数是:
40 mm X
48 mm X
80.5 mm,如需了解
KWE25-H
滑块 轴承价格,请致电15922073721
