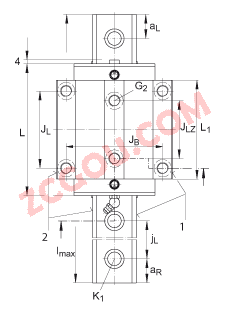

INA KWSE35-L 滑块 详细参数
H | 48 mm | |
---|
B | 100 mm | |
---|
L | 138,1 mm | 用于密封润滑孔 N2 的最小覆盖长度 |
---|
|
|
1) | | 定位面 |
---|
2) | | 标记 |
---|
A1 | 33 mm | |
---|
A2 | 9 mm | |
---|
A3 | 7,2 mm | |
---|
aL max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aR max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
---|
b | 34 mm | 公差: -0,005 / -0,03 |
---|
G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA](Nm): M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 |
---|
H1 | 6,6 mm | |
---|
H4 | 13,3 mm | |
---|
H5 | 6,5 mm | |
---|
h | 29,7 mm | |
---|
h1 | 17,7 mm | |
---|
JB | 82 mm | |
---|
JL | 62 mm | |
---|
JL5 | 27,35 mm | 周围结构上润滑孔的位置。 |
---|
JLZ | 52 mm | |
---|
jL | 80 mm | |
---|
K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA](Nm): M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 |
---|
K3 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA](Nm): M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 |
---|
K6 | M8 | 根据 DIN ISO 7984-8.8的螺钉
最大锁紧力矩 [MA](Nm): M5 = 5.8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 |
---|
L1 | 109,1 mm | |
---|
lmax | 2960 mm | 单根导轨的最大长度;更长的导轨可以分成几段供货,并且相应地标注。 根据合同约定,单根导轨最大长度可达到6米。 |
---|
N2 | 4,5 mm | 周边结构润滑孔的最大直径。 |
---|
O | 4,5x1,5 mm | DIN 3771 |
---|
T5 | 13 mm | |
---|
T6 | 12 mm | 对于从上面安装: 最大的中间螺纹孔的螺纹深度 T6 + 3 mm |
---|
|
|
mW | 2,1 kg | 滑块的质量 |
---|
mS | 6,5 kg/m | 导轨的质量 |
---|
CI | 70000 N | 载荷方向 I:压缩载荷 |
---|
C0 I | 145000 N | 载荷方向 I:压缩载荷 |
---|
CII | 57300 N | 载荷方向 II:拉伸载荷 |
---|
C0 II | 112400 N | 载荷方向 II:拉伸载荷 |
---|
CIII | 49500 N | 载荷方向 III:横向载荷 |
---|
C0 III | 120000 N | 载荷方向 III:横向载荷 |
---|
M0x | 2054 Nm | 绕 X 轴的额定静扭矩 |
---|
M0y | 2275 Nm | 绕 Y 轴的额定静扭矩 |
---|
M0z | 2072 Nm | 绕 Z 轴的额定静扭矩 |
---|
|
KWSE35-L近似型号
今日推荐型号
以上资料由天津金百联轴承公司提供,本公司专业销售德国
INA
KWSE35-L
滑块
,本公司所销售的
直线导引系统 的型号是:
KWSE35-L ,它属于
KWSE..-L 系列。
KWSE35-L 滑块 的详细参数是:
48 mm X
100 mm X
138.1 mm,如需了解
KWSE35-L
滑块 轴承价格,请致电15922073721
