INA KWVE45-B-ESC 滑块 详细参数
|
 |
      |
|
|
|
|
|

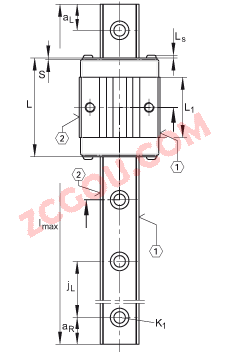

| 润滑接头位于滑块端盖侧面 |
|
|
|
| 润滑接头位于滑块端盖端面 |
|
|
|
| 润滑嘴3) |
|
|
|
| 润滑嘴3) |
|
|
|
| 载荷方向 |
|
| |
|
| |
| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| 3) | | 根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 |
|---|
| A1 | 20,5 mm | |
|---|
| A2 | 13 mm | |
|---|
| A3 | 16,5 mm | |
|---|
| A4 | 16,5 mm | |
|---|
| aL max | 94 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 94 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 45 mm | 公差: -0,005 / -0,03 |
|---|
| G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| H1 | 9,7 mm | |
|---|
| H5 | 9,25 mm | |
|---|
| h | 34,2 mm | |
|---|
| h1 | 16,2 mm | |
|---|
| JB | 60 mm | |
|---|
| JL6 | 37,9 mm | |
|---|
| jL | 105 mm | |
|---|
| K1 | M12 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| L1 | 59,7 mm | |
|---|
| LS | 2,2 mm | |
|---|
| lmax | 2940 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N3 | 5,5 mm | 最大允许的润滑连接螺纹深度：
7 mm |
|---|
| N4 | 5,5 mm | 最大允许的润滑连接螺纹深度：
7 mm |
|---|
| S | 0,8 mm | |
|---|
| T5 | 17 mm | |
|---|
| W6 | 6 mm | 距平面侧的宽度 |
|---|
|
| |
| mW | 1,8 kg | 滑块的质量 |
|---|
| mS | 9,2 kg/m | 导轨的质量 |
|---|
| | | 根据 DIN 636,基本额定载荷的计算，
基本额定动载荷基于实践经验。 | | C | 46500 N | 基本额定动载荷 |
|---|
| C0 | 80000 N | 基本额定静载荷 |
|---|
| M0x | 2060 Nm | 绕 X 轴的额定静扭矩 |
|---|
| M0y | 883 Nm | 绕 Y 轴的额定静扭矩 |
|---|
| M0z | 883 Nm | 绕 Z 轴的额定静扭矩 |
|---|
|
