INA LFCL42 滑块 详细参数
|
|
带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFCL |
|
|
|
|
|
带 LFS..-M 的 LFCL |
|
|
|
带 LFS..-F 的 LFCL |
|
|
|
带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F 的LFCL |
|
|
|
载荷方向 |
|
|

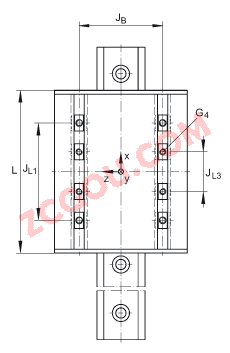

H1 | 38,1 mm | |
---|
B | 116 mm | |
---|
L | 150 mm | |
---|
|
|
1) | | 螺纹孔为 M3 的螺旋槽 |
---|
G4 | M8 | 最大螺丝深度
M6 = 10 mm M8 = 12 mm M10 = 14 mm |
---|
H | | 滑块和导轨的总高度:
H = 39 mm 对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ
H = 33.9 mm 对 LFS..-F |
---|
H2 | 26,4 mm | 公差: +0,3 |
---|
H3 | 18 mm | |
---|
JB | 73 mm | |
---|
JB1 | 73 mm | |
---|
JB2 | 98,5 mm | |
---|
JL1 | 85 mm | |
---|
JL3 max | 55 mm | |
---|
JL3 min | 15 mm | |
---|
|
|
mW | 1000 g | 滑块的质量 |
---|
| | 基本额定载荷不适用于 "-RB" 设计。 | Cy | 10200 N | y 方向的基本额定动载荷 |
---|
C0y | 5480 N | y 方向的基本额定静载荷 |
---|
Cz | 16900 N | z 方向的基本额定动载荷 |
---|
C0z | 10000 N | z 方向的基本额定静载荷 |
---|
Mx | 170 Nm | 绕 X 轴的额定动扭矩 |
---|
M0x | 85 Nm | 绕 X 轴的额定静扭矩 |
---|
My | 720 Nm | 绕 Y 轴的额定动扭矩 |
---|
M0y | 425 Nm | 绕 Y 轴的额定静扭矩 |
---|
Mz | 430 Nm | 绕 Z 轴的额定动扭矩 |
---|
M0z | 230 Nm | 绕 Z 轴的额定静扭矩 |
---|
| | 订货型号:
- 耐腐蚀设计: 滑块:LFCL..-RB 导轨:LFS..-RB 滚轮:LFR..-2RSR-RB
- 不带孔的导轨: LFS..-OL | | | 中孔截面的设计取决于尺寸。 | | LFR5201-10-2Z | 使用的滚轮 轴的直径:10 mm
对于替换零件的订货,请和我们联系。 | | LFS42 | 基于此导轨的基本额定载荷和额定扭矩的计算 |
|
LFCL42近似型号
今日推荐型号
以上资料由天津金百联轴承公司提供,本公司专业销售德国
INA
LFCL4
滑块
,本公司所销售的
直线导引系统 的型号是:
LFCL4 ,它属于
LFCL 系列。
LFCL4 滑块 的详细参数是:
38.1 mm X
116 mm X
150 mm,如需了解
LFCL4
滑块 轴承价格,请致电15922073721
