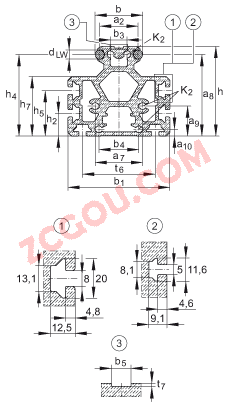

INA LFS52-M 导轨 详细参数
h | 98,6 mm | |
---|
b | 52 mm | |
---|
lmax | 8000 mm | 导轨的最大长度 L;更长的导轨可分成几段供货,并且相应地标注。 |
---|
|
|
a10 | 7,5 mm | |
---|
a2 | 42 mm | |
---|
a7 | 52 mm | |
---|
a8 | 89,7 mm | |
---|
a9 | 33 mm | |
---|
b1 | 112 mm | |
---|
b3 | 18 mm | 根据 DIN 931 (DIN EN ISO 4014)的螺栓, 需要用于导轨的特殊支撑垫圈,符合 DIN 933-8.8 (DIN EN ISO 4017) LFS..-N 及 LFS52-NZZ 包括在供货中。 |
---|
b4 | 44 mm | |
---|
b5 | 10,2 mm | |
---|
dLW | 10 mm | |
---|
ez | 42,6 mm | |
---|
h2 | 25 mm | |
---|
h4 | 89,7 mm | |
---|
h5 | 50 mm | |
---|
h7 | 65,4 mm | |
---|
K2 | 7,45 mm | 直径
非切削螺旋钻孔或螺旋切削螺栓的中心孔按 DIN 7513。 |
---|
ly | 3717250 mm^4 | |
---|
lz | 3014470 mm^4 | |
---|
LFQ | 3691 mm^2 | 横截面积 |
---|
t6 | 80 mm | |
---|
t7 | 1,8 mm | |
---|
Wy | 66380 mm^3 | |
---|
Wz | 55462 mm^3 | |
---|
|
|
mS | 11200 g/m | 导轨的质量 |
---|
| | 订货型号: - 具有耐腐蚀性能的导轨:LFS..-RB | | | 对 LFS..-M, -N, -NZZ 的弹性模量:72,000 N/mm2 | | | 导轨只能和可调游隙的滑块一起使用。如果要使用 SF 和 LFCL 滑块,请先和我们联系 |
|
LFS52-M近似型号
今日推荐型号
以上资料由天津金百联轴承公司提供,本公司专业销售德国
INA
LFS52
导轨
,本公司所销售的
直线导引系统 的型号是:
LFS52 ,它属于
LFS..-M 系列。
LFS52 导轨 的详细参数是:
98.6 mm X
52 mm X
8000 mm,如需了解
LFS52
导轨 轴承价格,请致电15922073721
