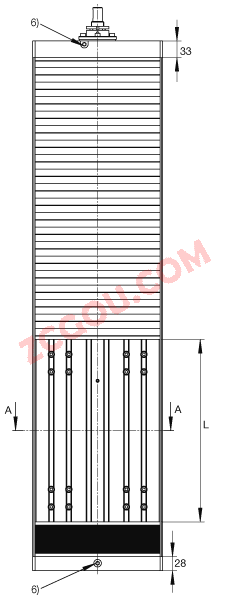

INA MDKUVE25-KGT10 串联直线执行器 详细参数
|
| |

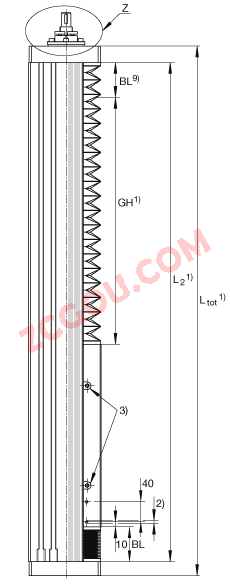

| 1) | | L2 = 总行程 x 1.18 + L + 25
Ltot = 总行程 x 1.18 + L + 86
总行程= 有效行程 + 2 x S（mm）
注意:允差 S 标示了适用于特殊应用的安全范围值且该数值至少与主轴节距尺寸相当
Pz；总行程单位为 mm。
支撑导轨的最大长度为 L2 = 5300 mm。 全行程长度超过 1200 mm 的执行器能与可移动的主轴支撑配合 (后缀为 SPU 或 2SPU)。 |
|---|
| 3) | | 根据 DIN 3505-AM6 (4x) 标准的润滑嘴 |
|---|
| 4) | | 槽宽 8 |
|---|
| 5) | | 槽宽 10 |
|---|
| 6) | | 根据 DIN 3505-AM6 标准的润滑嘴 |
|---|
| 8) | | 深 3.5 |
|---|
| 9) | | 有效长度 BL 如下
BL = （总行程 x 0.18 + 25） / 2 |
|---|
| B1 | 250 mm | |
|---|
| B2 | 185 mm | |
|---|
| B3 | 115 mm | |
|---|
| B4 | 35 mm | |
|---|
| B5 | 50 mm | |
|---|
| B6 | 110 mm | |
|---|
| B7 | 210 mm | |
|---|
| B8 | 90 mm | |
|---|
| do x Pz | 32x10 mm | 丝杠支撑
do x Pz = 名义主轴直径 x 主轴节圆 |
|---|
| H1 | 75 mm | |
|---|
| H2 | 143 mm | |
|---|
| H3 | 25 mm | |
|---|
| H4 | 50 mm | |
|---|
| H5 | 70 mm | |
|---|
| L3 | 39 mm | |
|---|
| L4 | 67 mm | |
|---|
| L5 | 9 mm | |
|---|
|
| |
| mtot | (Ltot - 61) x 0,041 + 19,3 kg | 质量 |
|---|
| mLaw | 13 kg | 滑块的质量 |
|---|
| | F/FM | 螺母
此数值只适用于 Lh 寿命的计算
F = 单个螺母
FM = 预载双螺母 (法兰和圆柱螺母)。 | | CI | 44 kN | 螺母的基本额定载荷
此数值只适用于 Lh 寿命的计算
根据 DIN 69 051-4 标准的基本额定动载荷： 1978 |
|---|
| C0 I | 53 kN | 螺母的基本额定载荷
此数值只适用于 Lh 寿命的计算
根据 DIN 69 051-4 标准的基本额定动载荷： 1978 |
|---|
| CII | 27,5 kN | 主轴配置轴承的基本额定载荷
此数值只适用于 Lh 寿命的计算 |
|---|
| C0 II | 55 kN | 主轴配置轴承的基本额定载荷
此数值只适用于 Lh 寿命的计算 |
|---|
| | 115 Nm | 最大驱动力矩:
驱动轴上的最大许用载荷 | | M0x | 5500 Nm | 滑块引导系统的许用扭矩
这些数值是单一载荷，当执行器的下部完全被支撑时使用。
当承受联合载荷时，这些值必须减小。直线引导系统的设计标准，见 INA PF1 样本。 |
|---|
| M0y | 8735 Nm | 滑块引导系统的许用扭矩
这些数值是单一载荷，当执行器的下部完全被支撑时使用。
当承受联合载荷时，这些值必须减小。直线引导系统的设计标准，见 INA PF1 样本。 |
|---|
| M0z | 8417 Nm | 滑块引导系统的许用扭矩
这些数值是单一载荷，当执行器的下部完全被支撑时使用。
当承受联合载荷时，这些值必须减小。直线引导系统的设计标准，见 INA PF1 样本。 |
|---|
| lz | 7069 cm^4 | 支撑轨的几何转动惯量 |
|---|
| ly | 899 cm^4 | 支撑轨的几何转动惯量 |
|---|
|
