INA MKUVS42-LM-ADA-KT-STOD 直线执行器 详细参数
|
| |

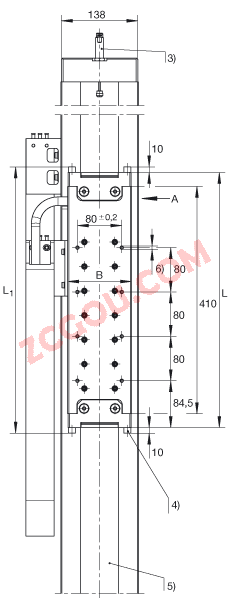

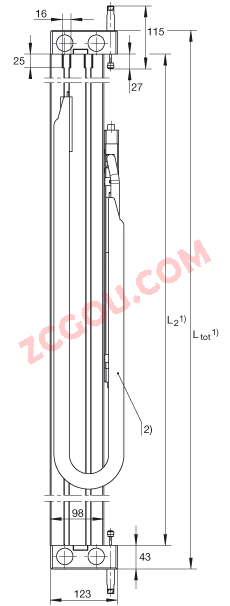

| 1) | | L2 = 总行程 + L1 + 54
Ltot = 总行程 + L + 54 + 86
总行程= 有效行程 + 2 x S
允差 S 指适合于特殊应用的安全范围，至少应为50 mm；总行程单位为mm。
最大单根支撑轨长度 L2 = 8000 mm |
|---|
| 2) | | 灵活的电缆中继系统 |
|---|
| 3) | | 减震器 |
|---|
| 4) | | 终端缓冲器 |
|---|
| 5) | | 盖板 |
|---|
| 6) | | M6 x 10 深 (8x) |
|---|
| 7) | | 两端的润滑接头 |
|---|
| 8) | | 根据 DIN 3405-AM6 标准的润滑嘴 (4x) |
|---|
| 9) | | 滑块的上边缘 |
|---|
| B2 | 80 mm | |
|---|
| B3 | 140 mm | |
|---|
| B4 | 133 mm | |
|---|
| B5 | 51 mm | |
|---|
| H1 | 10 mm | |
|---|
| H3 | 30 mm | |
|---|
| H4 | 70 mm | |
|---|
| H5 | 128 mm | |
|---|
| L1 | 480 mm | |
|---|
| L3 | 43 mm | |
|---|
| L4 | 323 mm | |
|---|
|
| |
| mtot | (Ltot - 86) x 0,02 + 12 kg | 除灵活的电缆中继系统之外的质量 |
|---|
| mLaw | 8,8 kg | 滑块的质量 |
|---|
| C | 27,4 kN | 滑块引导系统的基本额定载荷
此数值只适用于 Lh 寿命的计算 |
|---|
| C0 | 51 kN | 滑块引导系统的基本额定载荷
此数值只适用于 Lh 寿命的计算 |
|---|
| M0x | 1450 Nm | 直线引导系统的额定静扭矩
这些数值是单一载荷，当执行器的下部完全被支撑时使用。
当承受联合载荷时，这些值必须减小。
关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS.. |
|---|
| M0y | 3940 Nm | 直线引导系统的额定静扭矩
这些数值是单一载荷，当执行器的下部完全被支撑时使用。
当承受联合载荷时，这些值必须减小。
关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS.. |
|---|
| M0z | 4020 Nm | 直线引导系统的额定静扭矩
这些数值是单一载荷，当执行器的下部完全被支撑时使用。
当承受联合载荷时，这些值必须减小。
关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS.. |
|---|
| ly | 1192 cm^4 | 支撑轨的几何转动惯量 |
|---|
| lz | 432 cm^4 | 支撑轨的几何转动惯量 |
|---|
|
MKUVS42-LM-ADA-KT-STOD近似型号
今日推荐型号
以上资料由天津金百联轴承公司提供，本公司专业销售德国
INA
MKUVS
直线执行器
,本公司所销售的
直线导引系统 的型号是：
MKUVS ，它属于
MKUVS42-LM 系列。
MKUVS 直线执行器 的详细参数是：
125 mm X
115 mm X
460 mm，如需了解
MKUVS
直线执行器 轴承价格，请致电15922073721
