INA RUE45-E-H 滚子单轨引导系统详细参数

INA?滚子单轨引导系统 RUE45-E-H, 用于满装循环滚子系统的高窄系列滑块，油或脂润滑；可提供耐腐蚀设计

润滑接头位于滑块端盖侧面

润滑连接在上面

端面润滑接头尺寸

根据 DIN 71412-A 标准的润滑嘴 M6

带活接头螺母接头

载荷方向

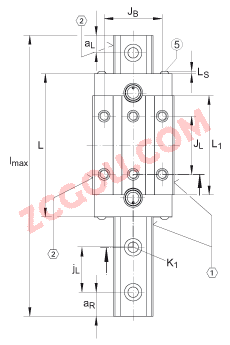

H	70 mm
B	86 mm
L	145,9 mm	因为上部润滑孔的原因，滑块需要被覆盖的最小长度。

1)		定位面
2)		标记
5)		安装螺钉
A₁	20,5 mm
A₃	16,6 mm
A₄	16,6 mm
a_{L max}	41 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	41 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	45 mm	公差: -0,005 / -0,035
G₂	M10	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220
G_S	M2,5x3	DIN EN ISO 4026
H₁	8,5 mm
H₄	52,4 mm
H₅	13,7 mm
h	38 mm
h₁	19,5 mm	公差: +/-0,5
J_B	60 mm
J_L	60 mm
J_L5	25,7 mm	周围结构上润滑孔的位置。
J_L6	37 mm
j_L	52,5 mm
K₁	M12	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100
L₁	104,2 mm
L_S	2,2 mm
l_max	2940 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	6 mm	周边结构润滑孔的最大直径。
N₃	M6	最大螺钉深度 6 mm
N₄	M6
O	10x1,5 mm	DIN 3771
T₅	12,5 mm
W₁₀	10 mm	距平面侧的宽度
W₇	7 mm	距平面侧的宽度
W₈	8 mm	距平面侧的宽度

m_W	3,05 kg	滑块的质量
m_S	9,4 kg/m	导轨的质量
C	92000 N	基本额定动载荷
C₀	215000 N	基本额定静载荷
M_0x	1899 Nm	绕 X 轴的额定静扭矩
M_0y	4255 Nm	绕 Y 轴的额定静扭矩
M_0z	3821 Nm	绕 Z 轴的额定静扭矩

RUE45-E-H近似型号

今日推荐型号

以上资料由天津金百联轴承公司提供，本公司专业销售德国 INA RUE45 滚子单轨引导系统 ,本公司所销售的直线导引系统的型号是： RUE45 ，它属于 RUE..-E-H 系列。 RUE45 滚子单轨引导系统的详细参数是： 70 mm X 86 mm X 145.9 mm，如需了解 RUE45 滚子单轨引导系统轴承价格，请致电15922073721
