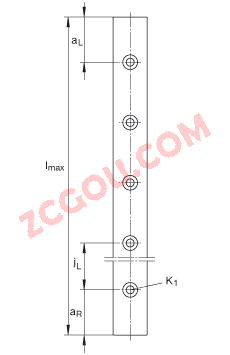

INA TKDM5 导轨 详细参数
| h | 3,7 mm | |
|---|
| b | 5 mm | |
|---|
| lmax | 210 mm | 导轨的最大长度为 L max；更长的导轨需通过协商定制。
可用的标准长度：
60 mm:0.007 kg
90 mm:0.011 kg
105 mm:0.013 kg
120 mm:0.014 kg
150 mm:0.018 kg
210 mm:0.025 kg |
|---|
|
| |
| aL max | 11,5 mm | |
|---|
| aL min | 4 mm | |
|---|
| aR max | 11,5 mm | |
|---|
| aR min | 4 mm | |
|---|
| h1 | 2,9 mm | |
|---|
| jL | 15 mm | |
|---|
| K1 | M2 | 根据 DIN ISO 4762-12.9的螺钉
如果有调节螺钉，应有螺钉防松措施。
最大锁紧力矩（Nm）：
M2 = 0.6
M3 = 2.2
M4 = 5 |
|---|
|
| |
|
TKDM5近似型号
今日推荐型号
以上资料由天津金百联轴承公司提供，本公司专业销售德国
INA
TKDM5
导轨
,本公司所销售的
直线导引系统 的型号是：
TKDM5 ，它属于
TKDM 系列。
TKDM5 导轨 的详细参数是：
3.7 mm X
5 mm X
210 mm，如需了解
TKDM5
导轨 轴承价格，请致电15922073721
