INA KUVE35-SB-ZHP 球单轨引导系统 详细参数
|
|
|
|
|
|
|
|
|
|

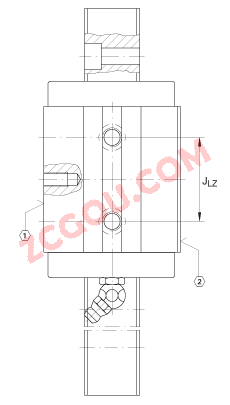

设计举例 |
|
|
|
ZHP导轨的俯视图,尺寸 lmax, 端面斜切 |
|
|
|
安装配对齿条 MZHP |
|
|
|
载荷方向 |
|
|
|
|
| MZHP03 | 安装配套部分(无固定孔)
尺寸: m = 3 (模数) b = 29 mm h = 29 mm z = 20(齿数) | 1) | | 定位面 |
---|
2) | | 标记 |
---|
A1 | 55 mm | |
---|
A3 | 19,3 mm | |
---|
aL max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aR max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
---|
b | 34 mm | 公差: -0,005 / -0,03 |
---|
G2 | M10 | 根据 ISO 4762-12.9 的安装螺钉 最大锁紧力矩(Nm): M8 = 24 M10 = 83
如有可能,应有螺钉防松措施。 |
---|
G3 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
如有可能,应有螺钉防松措施。 |
---|
H1 | 36,8 mm | |
---|
H10 | 82,07 | 必须控制齿侧的间隙。 |
---|
H5 | 22 mm | |
---|
H7 min | 13 mm | |
---|
H9 | 11 mm | |
---|
h | 57 mm | |
---|
h1 | 22 mm | |
---|
h2 max | 5 mm | |
---|
h4 | 17 mm | |
---|
JL1 | 25 mm | |
---|
JLZ | 50 mm | |
---|
jL | 80 mm | |
---|
K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
如有可能,应有螺钉防松措施。 |
---|
K6 | M8 | 根据 DIN 7984-8.8 标准的螺钉
最大锁紧力矩(Nm): M6 = 17 M8 = 41
如有可能,应有螺钉防松措施。 |
---|
L1 | 80 mm | |
---|
lmax | | 标准长度的导轨端面为斜口,能够直接用作拼接导轨。
标准长度: 560 mm 1120 mm 1680 mm |
---|
T6 | 18,15 mm | |
---|
|
|
mW | 1,8 kg | 滑块的质量 |
---|
mS | 14 kg/m | 导轨的质量 |
---|
| | 根据 DIN 636,基本额定载荷的计算, 基本额定动载荷基于实践经验。 | C | 38000 N | 基本额定动载荷 |
---|
C0 | 72000 N | 基本额定静载荷 |
---|
M0x | 1465 Nm | 绕 X 轴的额定静扭矩 |
---|
M0y | 1020 Nm | 绕 Y 轴的额定静扭矩 |
---|
M0z | 1020 Nm | 绕 Z 轴的额定静扭矩 |
---|
m | 3 | 模数 |
---|
| | 根据 DIN3 975/76 标准的齿,中心距离和减速比 | | | 下部带齿的导轨 TKVD..-ZHP 也可以和其它用于 KUVE 的滑块结合使用。 |
|
