INA MLFI200-3ZR 直线执行器 详细参数
|
| |

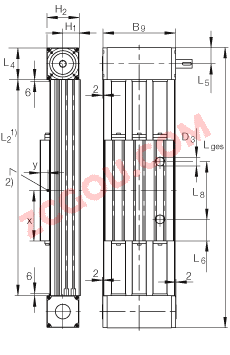

| 1) | | L2 = 总行程 + L1 + 12 L tot = 总行程 + L1 + 12 + 2 x L4 总行程= 有效行程 + 2 x S(mm)
注意:允差S指一个安全范围,应该至少为85 mm。
最大支承轨长度8000 mm。 |
|---|
| 2) | | DIN 3405-AM6 标准的漏斗型润滑嘴 |
|---|
| B1 | 35 mm | 槽宽8 mm |
|---|
| B2 | 115 mm | 槽宽8 mm |
|---|
| B3 | 185 mm | 槽宽8 mm |
|---|
| B4 | 50 mm | 槽宽10 mm |
|---|
| B5 | 110 mm | 槽宽10 mm |
|---|
| B6 | 210 mm | 槽宽10 mm |
|---|
| B7 | 260 mm | |
|---|
| B8 | 10 mm | 公差:P9 |
|---|
| B9 | 263 mm | |
|---|
| D | 115 mm | |
|---|
| D3 | 36,5 mm | T 型槽的利用受孔的限制 |
|---|
| H1 | 63 mm | |
|---|
| H2 | 120,5 mm | |
|---|
| H3 | 25 mm | 槽宽8 mm |
|---|
| H4 | 108 mm | |
|---|
| H5 | 50 mm | 槽宽8 mm |
|---|
| L1 | 405 mm | |
|---|
| L4 | 115,5 mm | |
|---|
| L5 | 57,75 mm | |
|---|
| L6 | 78 mm | T 型槽的利用受孔的限制 |
|---|
| L8 | 209 mm | |
|---|
| O | M8 | |
|---|
| X | 182,5 mm | |
|---|
| Y | 28 mm | |
|---|
|
| |
| mLaw | 13,3 kg | 滑块的质量 |
|---|
| mtot | (Ltot - 231) x 0,0300 + 29,2 kg | 质量 |
|---|
| Fy per | 4800 N | 导轨系统滑块的许用载荷 这些数值是单一载荷,当执行器的下部完全被支承时使用。 当承受联合载荷时,这些值必须减小。 |
|---|
| F0y per | 8000 N | 导轨系统滑块的许用载荷 这些数值是单一载荷,当执行器的下部完全被支承时使用。 当承受联合载荷时,这些值必须减小。 |
|---|
| Fz per | 10000 N | 导轨系统滑块的许用载荷 这些数值是单一载荷,当执行器的下部完全被支承时使用。 当承受联合载荷时,这些值必须减小。 |
|---|
| F0z per | 10000 N | 导轨系统滑块的许用载荷 这些数值是单一载荷,当执行器的下部完全被支承时使用。 当承受联合载荷时,这些值必须减小。 |
|---|
| M0x per | 750 Nm | 滑块导轨系统的许用扭矩
这些数值是单一载荷,当执行器的下部完全被支承时使用。 当承受联合载荷时,这些值必须减小。 |
|---|
| M0y per | 1100 Nm | 滑块导轨系统的许用扭矩
这些数值是单一载荷,当执行器的下部完全被支承时使用。 当承受联合载荷时,这些值必须减小。 |
|---|
| M0z per | 788 Nm | 滑块导轨系统的许用扭矩
这些数值是单一载荷,当执行器的下部完全被支承时使用。 当承受联合载荷时,这些值必须减小。 |
|---|
| ly | 7069 cm^4 | 支撑轨的几何转动惯量 |
|---|
| lz | 899 cm^4 | 支撑轨的几何转动惯量 |
|---|
| | 3 x 50 AT 10 | 齿形带 | | | 5640 N | 齿形带的许用工作载荷 | | | 207 Nm | 最大驱动力矩 | | | 0,95 kg/m | 齿形带的质量 | | | 230 mm/Umdr | 进给量(mm/转) | | | 35,2 x 10^-4 kg x m^2 | 两个齿轮的质量惯性矩 |
|
