INA RUE100-E-L 滚子单轨引导系统 详细参数
|
 |
      |
|
|
|
|
|
| 润滑接头位于滑块端盖侧面 |
|
|
|
| 润滑连接在上面 |
|
|
|
| 端面润滑接头尺寸 |
|
|
|
| 根据 DIN 71412-A 标准的润滑嘴 M6 |
|
|
|
| 带活接头螺母接头 |
|
|
|
| 载荷方向 |
|
| |

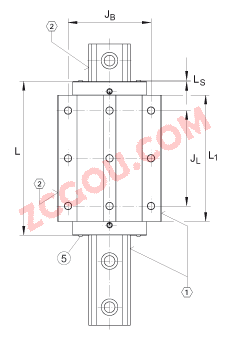

| H | 120 mm | |
|---|
| B | 250 mm | |
|---|
| L | 372,2 mm | 因为上部润滑孔的原因，滑块需要被覆盖的最小长度。 |
|---|
|
| |
| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| 5) | | 安装螺钉 |
|---|
| A1 | 75 mm | |
|---|
| A3 | 10,6 mm | |
|---|
| A4 | 10,6 mm | |
|---|
| aL max | 83 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 30 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 83 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 30 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 100 mm | 公差: -0,005 / -0,035 |
|---|
| G2 | M20 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
M16 = 220
M20 = 470 |
|---|
| GS | M4x4 | DIN EN ISO 4027 |
|---|
| H1 | 15 mm | |
|---|
| H4 | 51,3 mm | |
|---|
| H5 | 25 mm | |
|---|
| h | 80 mm | |
|---|
| h1 | 48 mm | 公差: +/-0,5 |
|---|
| JB | 200 mm | |
|---|
| JL | 230 mm | |
|---|
| JL5 | 47,15 mm | 周围结构上润滑孔的位置。 |
|---|
| JL6 | 65,1 mm | |
|---|
| jL | 105 mm | |
|---|
| K1 | M24 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100 |
|---|
| K3 | M16 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K6 | M16 | 根据 DIN ISO 7984-8.8的螺钉
最大锁紧力矩 [MA]（Nm）：
M6 = 10
M8 = 24
M10 = 48
M12 = 83
M14 = 130
M16 = 220 |
|---|
| L1 | 306,5 mm | |
|---|
| LS | 3,3 mm | |
|---|
| lmax | 2730 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N2 | 6 mm | 周边结构润滑孔的最大直径。 |
|---|
| N3 | M6 | 最大螺钉深度 6 mm |
|---|
| N4 | 5,6 mm | 直径 |
|---|
| O | 10x1,5 mm | DIN 3771 |
|---|
| T5 | 29 mm | |
|---|
| T6 | 26,6 mm | |
|---|
| W10 | 10 mm | 距平面侧的宽度 |
|---|
| W7 | 7 mm | 距平面侧的宽度 |
|---|
| W8 | 8 mm | 距平面侧的宽度 |
|---|
|
| |
| mW | 36,4 kg | 滑块的质量 |
|---|
| mS | 45,3 kg/m | 导轨的质量 |
|---|
| C | 630000 N | 基本额定动载荷 |
|---|
| C0 | 1490000 N | 基本额定静载荷 |
|---|
| M0x | 33780 Nm | 绕 X 轴的额定静扭矩 |
|---|
| M0y | 80250 Nm | 绕 Y 轴的额定静扭矩 |
|---|
| M0z | 72280 Nm | 绕 Z 轴的额定静扭矩 |
|---|
|
