INA RUE55-E-KT-L 滚子单轨引导系统详细参数

INA?滚子单轨引导系统 RUE55-E-KT-L, 链引导的长系列滑块，油或脂润滑；可提供耐腐蚀设计

润滑接头位于滑块端盖侧面

润滑连接在上面

端面润滑接头尺寸

根据 DIN 71412-A 标准的润滑嘴 M6

带活接头螺母接头

载荷方向

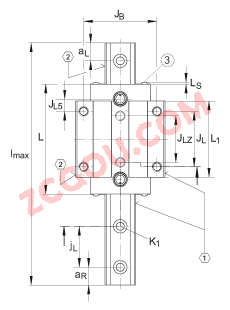

H	70 mm
B	140 mm
L	210,7 mm	因为上部润滑孔的原因，滑块需要被覆盖的最小长度。

1)		定位面
2)		标记
3)		安装螺钉
A₁	43,5 mm
A₃	8,1 mm
A₄	8,1 mm
a_{L max}	47 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	47 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	53 mm	公差: -0,005 / -0,035
G₂	M14	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M12，M14 = 140
G_S	M4x4	DIN EN ISO 4027
H₁	11 mm
H₄	32 mm
H₅	12 mm
h	45 mm
h₁	22,5 mm	公差: +/-0,5
J_B	116 mm
J_L	95 mm
J_L5	40,6 mm	周围结构上润滑孔的位置。
J_L6	51,9 mm
J_LZ	70 mm
j_L	60 mm
K₁	M14	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100
K₃	M12	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
K₆	M12	根据 DIN ISO 7984-8.8的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 M16 = 220
L₁	165 mm
L_S	2,75 mm
l_max	2520 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	6 mm	周边结构润滑孔的最大直径。
N₃	M6	最大螺钉深度 6 mm
N₄	M6
O	10x1,5	DIN 3771
T₅	18 mm
T₆	14,8 mm
W₁₀	10 mm	距平面侧的宽度
W₇	7 mm	距平面侧的宽度
W₈	8 mm	距平面侧的宽度

m_W	6,72 kg	滑块的质量
m_S	13,1 kg/m	导轨的质量
C	138000 N	基本额定动载荷
C₀	325000 N	基本额定静载荷
M_0x	3279 Nm	绕 X 轴的额定静扭矩
M_0y	9447 Nm	绕 Y 轴的额定静扭矩
M_0z	8497 Nm	绕 Z 轴的额定静扭矩
