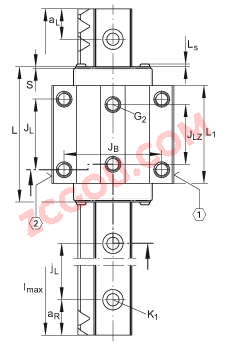

INA KUVE35-B-ZHST+SVS 球单轨引导系统 详细参数
|
 |
      |
|
|
|
|
|
| 润滑接头位于滑块端盖侧面 |
|
|
|
| 润滑接头位于滑块端盖端面 |
|
|
|
| 润滑嘴3) |
|
|
|
| 载荷方向 |
|
| |
|
| |
| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| 3) | | 根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 |
|---|
| A1 | 33 mm | |
|---|
| A2 | 9 mm | |
|---|
| A3 | 12,3 mm | |
|---|
| A4 | 11 mm | |
|---|
| aL max | 51 mm | aL 和 aR 取决于导轨长度，在某些情况下，孔可能和齿条固定孔产生干涉。 |
|---|
| aL min | 28 mm | 对 LFS..-C, -CE, -CEE, -E, -EE, -F, -FE 的弹性模量:72000 N/mm2 |
|---|
| aR max | 51 mm | aL 和 aR 取决于导轨长度，在某些情况下，孔可能和齿条固定孔产生干涉。 |
|---|
| aR min | 28 mm | aL 和 aR 取决于导轨长度，在某些情况下，孔可能和齿条固定孔产生干涉。 |
|---|
| b | 48,75 mm | 公差: -0,005 / -0,03 |
|---|
| G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M8 = 24
M10 = 41
如有可能，应有螺钉防松措施。 |
|---|
| H1 | 45,8 mm | |
|---|
| H4 | 14,3 mm | |
|---|
| H5 | 6,5 mm | |
|---|
| h | 66 mm | |
|---|
| h1 | 54 mm | |
|---|
| h5 | 39 mm | |
|---|
| JB | 82 mm | |
|---|
| JL | 62 mm | |
|---|
| JL6 | 16 mm | |
|---|
| JLZ | 52 mm | |
|---|
| jL | 80 mm | |
|---|
| K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| K3 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| K6 | M8 | 根据 DIN 7984-8.8 标准的螺钉
最大锁紧力矩（Nm）：
M6 = 17
M8 = 41
如有可能，应有螺钉防松措施。 |
|---|
| L1 | 80 mm | |
|---|
| LS | 1,65 mm | |
|---|
| lmax | 2860 mm | 单根带齿导轨的最大长度为960mm 。
单元的最大单根销售长度为2860 mm 。
通过协商，单根长度可达到5740mm。 |
|---|
| N3 | 5,5 mm | 最大允许的润滑连接螺纹深度：
7 mm |
|---|
| N4 | 5,5 mm | 最大允许的润滑连接螺纹深度：
7 mm |
|---|
| S | 0,5 mm | |
|---|
| T5 | 13 mm | |
|---|
| T6 | 12 mm | |
|---|
|
| |
| mW | 2,02 kg | 滑块的质量 |
|---|
| mS | 19,2 kg/m | 导轨的质量 |
|---|
| | | 根据 DIN 636,基本额定载荷的计算，
基本额定动载荷基于实践经验。 | | C | 38000 N | 基本额定动载荷 |
|---|
| C0 | 72000 N | 基本额定静载荷 |
|---|
| M0x | 1465 Nm | 绕 X 轴的额定静扭矩 |
|---|
| M0y | 1020 Nm | 绕 Y 轴的额定静扭矩 |
|---|
| M0z | 1020 Nm | 绕 Z 轴的额定静扭矩 |
|---|
| m | 4 | 模数 |
|---|
| | | 根据 DIN3 975/76 标准的齿，中心距离和减速比 | | | | 侧面带齿的导轨 TKVD..-ZHST+SVS 也可以和其它用于 KUVE 的滑块结合使用。 |
|
