INA KUVE25-B-KT-H 球单轨引导系统详细参数

INA?球单轨引导系统 KUVE25-B-KT-H, 带方形垫片的高窄系列滑块，四排球，可提供耐腐蚀设计

润滑接头位于滑块端盖侧面

润滑接头位于滑块端盖端面

润滑嘴3)

载荷方向

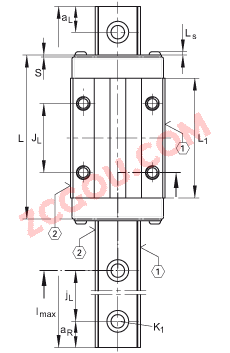

H	40 mm
B	48 mm
L	83,1 mm

1)		定位面
2)		标记
3)		根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供
A₁	12,5 mm
A₂	6,5 mm
A₃	15 mm
A₄	10,5 mm
a_{L max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	23 mm	公差: -0,005 / -0,03
G₂	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。
H₁	5,1 mm
H₅	5,25 mm
h	18,7 mm
h₁	8,7 mm
J_B	35 mm
J_L	35 mm
J_L6	17,9 mm
j_L	60 mm
K₁	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。
L₁	60,7 mm
L_S	1,65 mm
l_max	2960 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₃	5,5 mm	最大允许的润滑连接螺纹深度： 7 mm
N₄	5,5 mm	最大允许的润滑连接螺纹深度： 7 mm
S	0,5 mm
T₅	10 mm
W₆	6 mm	距平面侧的宽度

m_W	0,6 kg	滑块的质量
m_S	2,7 kg/m	导轨的质量
		根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。
C	16200 N	基本额定动载荷
C₀	32000 N	基本额定静载荷
M_0x	430 Nm	绕 X 轴的额定静扭矩
M_0y	330 Nm	绕 Y 轴的额定静扭矩
M_0z	335 Nm	绕 Z 轴的额定静扭矩
